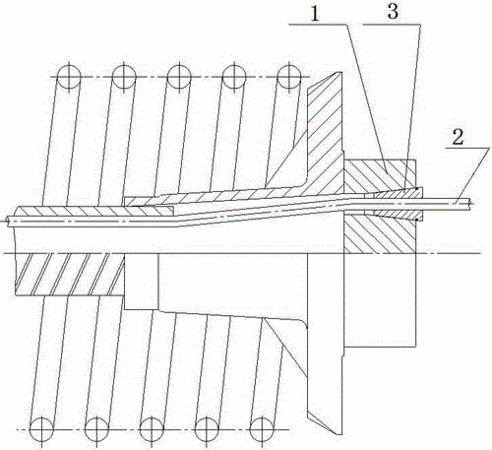

摘要：一種大直徑鋼絞線錨固裝置，涉及預應力錨具技術領域，它的工作錨板錨孔的內圓錐角2α為11°～15°，所述錨板的錐孔與裝在該錐孔內的所述夾片外側面的錐度之差為A，30′≤A≤1°；所述工作夾片夾持面的牙型為鋸齒形，所述牙齒的齒頂角是γ，76°≤γ≤78°；所述牙齒的前沿角是β，69°≤β≤71°；所述牙齒的牙距是t，1.25毫米≤t≤1.5毫米；所述夾片小端的內孔在有一段外大內小的開口，該開口的開口角是θ，5.5°≤θ≤6°；該開口部分的長度是l，11毫米≤l≤14毫米，它的優點是可以防止鋼絞線在張拉時發生鋼絞線在夾片入口處被夾傷或咬斷的現象，而且可以保證錨具靜載荷和抗疲勞的優良性能。
- 專利類型實用新型
- 申請人柳州市邱姆預應力機械有限公司;建研科技股份有限公司;
- 發明人陳茜;唐茂;梅治乾;劉建英;朱瑩;張清杰;
- 地址545112 廣西壯族自治區柳州市柳江縣新興工業園興中路16號
- 申請號CN201020196644.X
- 申請時間2010年05月20日
- 申請公布號CN201671232U
- 申請公布時間2010年12月15日
- 分類號E04C5/12(2006.01)I;
