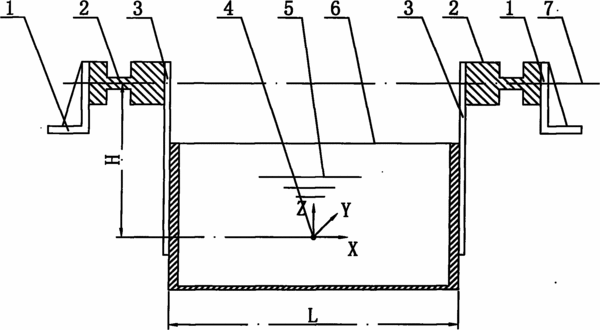

摘要：本實用新型涉及一種儲液容器受力測量裝置，在儲液容器的兩外側成對對稱設置有四分力天平，所述四分力天平由單向和雙向剪切梁支架與鼠籠式支架兩部分構成，在支架上設置應變片；四分力天平的一側通過安裝基座與運輸工具的支架相連接，四分力天平的另一側通過轉接板安裝在儲液容器的外側中心線位置。本實用新型可用于測量裝載液體的運輸工具中晃蕩液體對儲液容器的動態作用力，形成全面、精確可信的內載荷圖表與數據供結構設計分析人員參考，以在設計前期有效的改善結構模型，避免實際運輸中出現的結構弱點與安全風險。
- 專利類型實用新型
- 申請人中國船舶重工集團公司第七〇二研究所;
- 發明人汪雪良;許國偉;顧學康;胡嘉駿;
- 地址214082 江蘇省無錫市濱湖區無錫市116信箱
- 申請號CN201020145957.2
- 申請時間2010年03月30日
- 申請公布號CN201653626U
- 申請公布時間2010年11月24日
- 分類號G01L7/02(2006.01)I;
