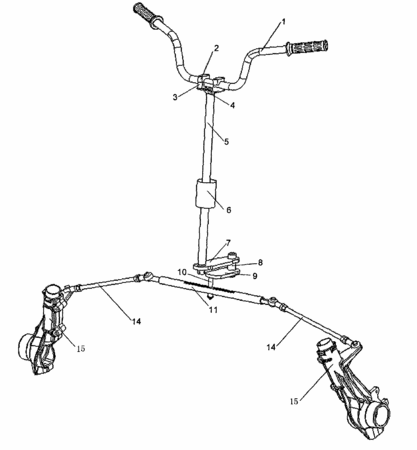

摘要：本實用新型公開了一種曲柄連桿式機械轉向機構。它包括轉向手把、轉向軸、曲柄、轉動鉸鏈、連桿、球形鉸鏈、轉向條外殼、轉向條等，轉向手把通過上托架、下托架與轉向軸連接，轉向軸與曲柄、轉動鉸鏈、連桿、球形鉸鏈、轉向條中心依次連接，轉向軸外設有轉向柱管并通過轉向襯套和圓錐滾子連接，轉向柱管外設有轉向柱管支座，轉向條外設有轉向條外殼，在轉向條外殼上開有球形鉸鏈滑槽，轉向條兩端經橫拉桿與轉向節連接，轉向柱管支座、轉向條外殼與車架連接。本實用新型有效地解決了轉向軸中置、轉向條兩端對稱輸出的空間布局問題，同時能實現較大范圍的車輪轉角以及合理的車輪內、外偏角，具有結構合理、操縱簡單以及安裝方便等優點。
- 專利類型實用新型
- 申請人浙江大學;浙江飛神車業有限公司;步陽集團有限公司;
- 發明人胡樹根;宋小文;李杰;錢煒苗;吳鋒;王耘;黃長林;陳向陽;陳斌;沈昌群;
- 地址310027 浙江省杭州市西湖區浙大路38號
- 申請號CN200920120940.9
- 申請時間2009年06月01日
- 申請公布號CN201633857U
- 申請公布時間2010年11月17日
- 分類號B62K21/12(2006.01)I;B62D3/02(2006.01)I;B62D7/20(2006.01)I;
