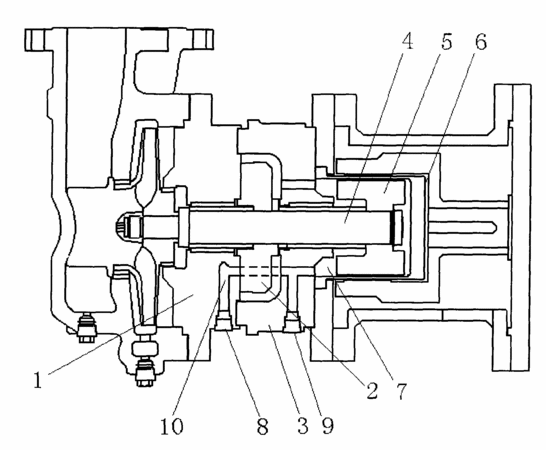

摘要：本實用新型公開了一種磁力驅動泵，包括泵蓋軸承座、軸向力平衡系統、后軸承座、泵軸、內磁轉子和密封罩，內磁轉子、密封罩和后軸承座之間形成腔體，所述的泵軸為實心軸，所述的泵蓋軸承座上設有內回流入口，所述的后軸承座上設有內回流出口，所述的內回流入口和內回流出口之間連通有依次穿過泵蓋軸承座、軸向力平衡系統和后軸承座的冷卻通道。由于采用上述結構，本實用新型具有以下優點：1、泵軸取消了傳統的回流孔，改為實心泵軸；2、減小了磁力驅動泵的回流量，提高了容積效率；3、減小了泵軸的直徑，減小了軸承軸套的摩擦線速度，提高了軸承軸套的使用壽命；4、提高了磁力驅動泵的穩定性能。
- 專利類型實用新型
- 申請人安徽南方化工泵業有限公司;
- 發明人馬明文;
- 地址242500 安徽省涇縣經濟開發區
- 申請號CN200920299450.X
- 申請時間2009年12月21日
- 申請公布號CN201627746U
- 申請公布時間2010年11月10日
- 分類號F04D29/043(2006.01)I;F04D29/58(2006.01)I;F04D13/02(2006.01)I;
