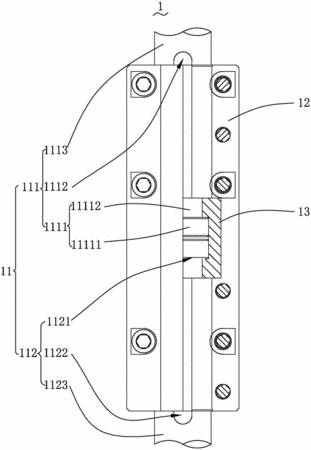

摘要:本發明提供一種長軸泵。所述長軸泵包括多根傳動軸、聯軸器和卡環,相鄰兩根所述傳動軸通過所述聯軸器連接,所述聯軸器包括第一半聯軸器和第二半聯軸器,所述第一半聯軸器和所述第二半聯軸器沿所述傳動軸的軸向方向連接;所述卡環卡于所述聯軸器內,所述卡環包括第一半卡環和第二半卡環,所述第一半卡環和所述第二半卡環沿所述傳動軸的徑向方向對接;每根所述傳動軸包括設于其端部的階梯部,相鄰兩根傳動軸的所述階梯部相對設置,所述卡環與所述階梯部配合卡接。與相關技術相比,本發明長軸泵的傳動軸連接方便,拆裝容易,便于維護。本發明還提供一種長軸泵的裝配方法。
- 專利類型發明專利
- 申請人湖南耐普泵業股份有限公司;
- 發明人陳雙喜;彭智新;
- 地址410075 湖南省長沙市長沙經濟技術開發區盼盼路26號
- 申請號CN201510836833.6
- 申請時間2015年11月26日
- 申請公布號CN105465033A
- 申請公布時間2016年04月06日
- 分類號F04D29/043(2006.01)I;F04D29/044(2006.01)I;
