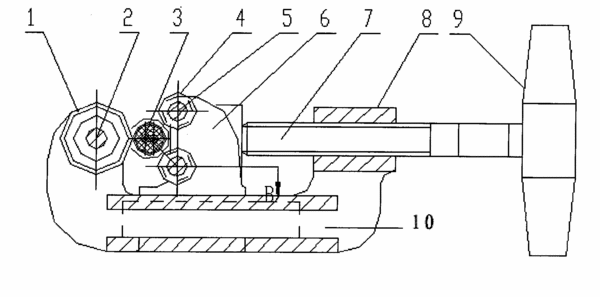

摘要:本實用新型公開了溫度傳感器電纜接頭凹槽成型裝置,包括有支架,支架上有橫向的導軌,導軌上滑動配合有移動支架,移動支架上安裝有上定心軸和下定心軸,上定心軸位于下定心軸的上側,上、下定心軸上均轉動套裝有定心輪;支架左端安裝有與上、下定心軸平行的滾壓軸,滾壓軸上套裝有滾壓輪,滾壓輪的環形外壁上有與凹槽形狀相匹配的環形凸起;支架右端有螺紋套,螺紋套內螺合有絲桿,絲桿前端抵在移動支架的右端,絲桿后端安裝有調節手柄。本實用新型加工出的環形凹槽表面光潔,深度均勻,形狀美觀,且加工快,操作工勞動強度小,適用于任何直徑不超過15mm,壁厚不超過0.5mm的軋制鋁、銅、鋼及合金鋼類的管材表面圓弧狀凹槽的滾壓制作加工。
- 專利類型實用新型
- 申請人安徽天康(集團)股份有限公司;
- 發明人趙寬;
- 地址239300 安徽省天長市仁和南路20號
- 申請號CN200920180848.1
- 申請時間2009年11月27日
- 申請公布號CN201596705U
- 申請公布時間2010年10月06日
- 分類號B21D17/04(2006.01)I;
