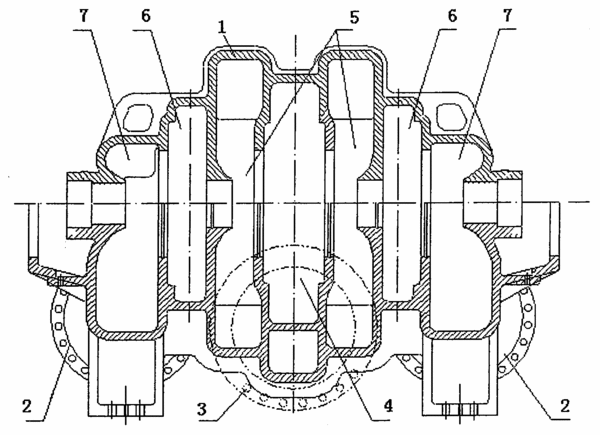

摘要:本實用新型涉及一種兩級雙管進口雙吸泵殼體。殼體沿中心線對稱分布。包括吸水口、出水口,其特征在于:殼體的中間為次級壓出室,次級壓出室連通泵出水口,在次級壓出室的兩邊分別連接次級吸入室,次級吸入室各自連接外側面的首級壓出室,首級壓出室又各自連接外側面的首級吸入室,首級吸入室上有吸水口。本實用新型改變了以往兩級雙吸泵一進一出的結構。而將原先的一個進水口設計成兩個對稱的進水口,同時從泵兩側各自的進口吸水,這種對稱分布的殼體結構可自動平衡徑向力,同時易于生產加工。
- 專利類型實用新型
- 申請人上海連成(集團)有限公司;
- 發明人張錫淼;張旭岑;
- 地址201812 上海市嘉定區江橋曹安公路3616號
- 申請號CN200920214674.6
- 申請時間2009年12月01日
- 申請公布號CN201582208U
- 申請公布時間2010年09月15日
- 分類號F04D29/42(2006.01)I;
