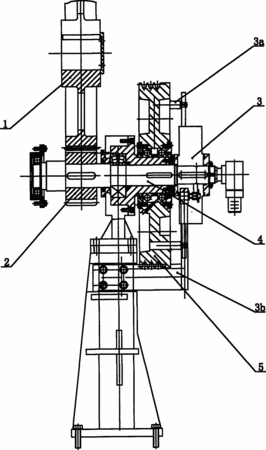

摘要:本實用新型公開了一種篩網機的傳動機構,旨在解決現有篩網機易發生損壞,傳動扭矩小,維修不方便的問題。該傳動機構包括電機及曲軸,還包括齒輪軸、主動齒輪、從動齒輪、飛輪及氣動摩擦離合器,主動齒輪安裝在齒輪軸的一端,驅動曲軸轉動的從動齒輪與主動齒輪相嚙合,飛輪及氣動摩擦離合器安裝在齒輪軸的另一端,氣動摩擦離合器位于飛輪的外側且通過鍵安裝在齒輪軸上,氣動摩擦離合器的制動銷插入在飛輪端面的銷孔中,飛輪可繞齒輪軸自由轉動,電機與飛輪皮帶連接。氣動摩擦離合器傳動扭矩大,使用壽命長,安裝維修方便,更能滿足篩網機的沖壓要求。
- 專利類型實用新型
- 申請人江蘇揚力集團有限公司;
- 發明人曹鈞鋮;楊祥;魏曉輝;
- 地址225127 江蘇省揚州市揚子江中路99號
- 申請號CN200920282656.1
- 申請時間2009年12月25日
- 申請公布號CN201565420U
- 申請公布時間2010年09月01日
- 分類號B07B1/42(2006.01)I;
