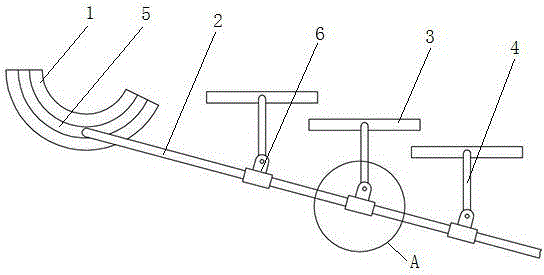

摘要:本實用新型公開了一種振動式分離篩篩面傾角快速調節裝置,包括調節導向板、調節桿以及與各個篩面分別固定連接的若干連桿,所述每個篩面與其固定連接的連桿之間夾角相等,所述連桿與調節桿鉸接,所述連桿與調節桿各個鉸接點之間的距離等于各個篩面轉動軸線之間的距離,所述調節導向板設有弧形導向槽,所述調節桿的一端設置在弧形導向槽內,所述弧形導向槽半徑為連桿與調節桿的鉸接點至篩面轉動軸的距離。該調節裝置結構簡單,調整方便,適用性強,成本低廉的特點,角度調節裝置可以同時快速調節多塊篩板篩面的傾斜角度,可廣泛應用于各類物料的分離篩上。
- 專利類型實用新型
- 申請人常熟理工學院;
- 發明人周自強;史俊杰;戴國洪;胡朝斌;
- 地址215500 江蘇省蘇州市常熟市南三環路99號
- 申請號CN201520227074.9
- 申請時間2015年04月15日
- 申請公布號CN204699938U
- 申請公布時間2015年10月14日
- 分類號B07B1/42(2006.01)I;
