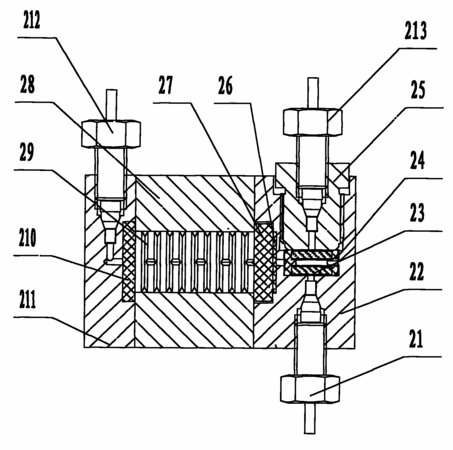

摘要：本實用新型涉及一種靜態擴散渦流混合器，包括混合器主體，所述混合器主體的內部設有混合芯，混合器主體的一端設有入口端蓋，混合器主體的另一端設有出口端蓋，出口端蓋的上部設有混合液出口組件，所述入口端蓋的內部設有入口螺母和設在入口螺母底部的雙濾片套，入口螺母內設有溶劑A鋼管組件，雙濾片套的內部設有呈上下分布的兩組濾片，所述入口端蓋的內部且在雙濾片套的底部設有溶劑B鋼管組件。本實用新型的有益效果為：1、在盡可能大的接觸面積內使兩種溶劑強制發生混合，在混合板內上下反復混合，最后通過一個雙向對流的混合芯，所有環節都非常有利于溶劑的充分混合；2、徹底改變原混合器的六個圓柱形大混合室的結構，體積小，渦流效應好。
- 專利類型實用新型
- 申請人北京普析通用儀器有限責任公司;
- 發明人趙培榮;陸振宇;
- 地址101200 北京市平谷區平三路3號
- 申請號CN200920246839.8
- 申請時間2009年11月11日
- 申請公布號CN201543394U
- 申請公布時間2010年08月11日
- 分類號B01F5/06(2006.01)I;
