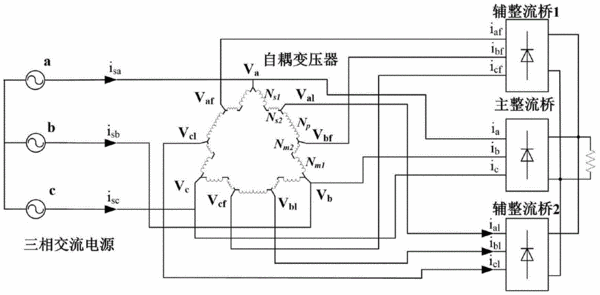

摘要：本實用新型公開了一種大功率高效高可靠的變壓整流器，它是由三相交流電源、自耦變壓器、輔整流橋1、主整流橋和輔整流橋2組成，所述的三相交流電源與自耦變壓器連接，自耦變壓器分別與輔整流橋1、主整流橋和輔整流橋2連接，所述的輔整流橋1、主整流橋和和輔整流橋2都是由三相全橋不控整流電路組成，所述的大功率高效高可靠的變壓整流器輸出功率為18kW，所述自耦變壓器由三個鐵芯型號為SD32?32?80的鐵芯柱組成，每個鐵芯柱分別由五個繞組繞制而成。該大功率高效高可靠的變壓整流器具有結構簡單、輸出功率大、變換效率高、可靠性高、損耗小、諧波少等優點，能有效地降低交流電網的諧波含量。
- 專利類型實用新型
- 申請人西華大學;
- 發明人羅世界;王維博;顧金龍;代鴻元;肖文龍;
- 地址610039 四川省成都市金牛區金周路999號
- 申請號CN201520883678.9
- 申請時間2015年11月09日
- 申請公布號CN205921536U
- 申請公布時間2017年02月01日
- 分類號H02M7/04(2006.01)I;H02M1/12(2006.01)I;H01F27/30(2006.01)I;
