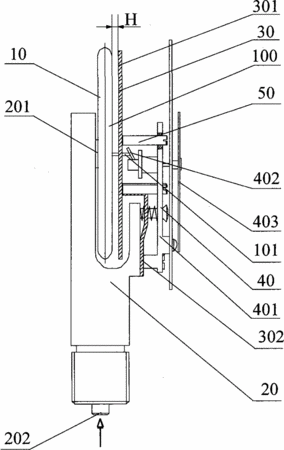

摘要:本實用新型公開了一種膜盒壓力表,所述膜盒壓力表包括:膜盒、接頭和限位擋板;所述膜盒包括膜盒頂桿和兩個等大的圓形膜片,兩個膜片在邊緣處相互對焊密封,膜片從圓心向外呈波紋狀;所述接頭包括上管口和下管口,上管口和下管口在接頭內貫通;上管口與膜盒的一個膜片固接,并且接頭通過上管口與膜盒內部相通;所述限位擋板包括板體和懸臂,板體通過懸臂固定在接頭上,膜盒的另一個膜片的圓心與膜盒頂桿連接,板體在與膜盒頂桿對應的位置開有供膜盒頂桿穿過的通孔,通孔與該膜片圓心相距一個預置距離。通過在膜盒壓力表中內置一個帶有懸臂的限位擋板,在實現過壓保護的同時,不額外增加膜盒壓力表的體積,使膜盒壓力表的安裝和使用更靈活。
- 專利類型實用新型
- 申請人北京布萊迪儀器儀表有限公司;
- 發明人白大成;韓書華;
- 地址100164 北京市朝陽區南三環成壽寺路甲135號
- 申請號CN200920222715.6
- 申請時間2009年09月11日
- 申請公布號CN201508264U
- 申請公布時間2010年06月16日
- 分類號G01L7/10(2006.01)I;
