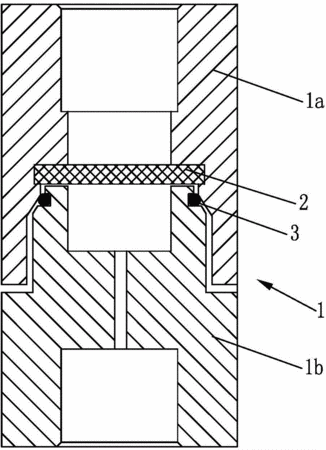

摘要：本實用新型公開一種分體式比例閥，包括閥體和過濾網，其特征在于：閥體為分體式結構，并由上閥體和下閥體構成；上閥體的中心孔上部為外接接頭連接段，上閥體的中心孔中部嵌設有一塊過濾網；下閥體的中心孔為兩頭大、中間小的兩段式階梯孔，其中徑段為限流段，其下部的大徑段為外接接頭連接段；當下閥體上部插入上閥體中心孔的下部時，插入部與上閥體中心孔的下部螺紋連接，且上、下閥體的中心孔在同一條直線上。本實用新型為分體式結構，可在需要時將上、下閥體拆開，進而清洗上閥體中心孔內的過濾網，這樣就既能保證過濾網的正常使用，又能避免像以前那樣因為過濾網無法使用而報廢整個比例閥的缺陷，從而達到了降低成本的目的。
- 專利類型實用新型
- 申請人重慶頤洋企業發展有限公司;
- 發明人林瑩陳;
- 地址400041 重慶市九龍坡區石橋鋪科園四街52號標準廠房K座4樓
- 申請號CN201420685075.3
- 申請時間2014年11月11日
- 申請公布號CN204284583U
- 申請公布時間2015年04月22日
- 分類號F16K27/00(2006.01)I;B01D35/04(2006.01)I;
