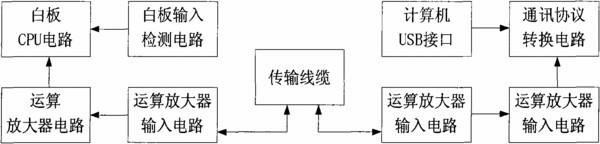

摘要：本實用新型公開了一種電子白板與計算機數據通訊連接裝置，包括：電子白板輸入檢測電路，電子白板CPU電路，通訊協議轉換電路和與計算機連接用的USB接口，對通訊數據進行放大的差分放大器電路、標準網線RJ-45接口和標準網線傳輸線纜，差分放大器輸入電路分別對通訊數據信號進行整形處理后，通過標準網線RJ-45接口和標準網線傳輸線纜，傳輸給所述的差分放大器電路。本實用新型的有益效果是：在本裝置中采用了差分放大器，能夠抵抗外界電磁感應電壓的干擾，并對衰減的電平信號進行放大。將電子白板與計算機之間規定的通訊距離增加到原來的10倍以上，實際測試效果良好。
- 專利類型實用新型
- 申請人天津市華億捷通科技發展有限公司;
- 發明人周海軍;張宇;
- 地址300192 天津市紅橋區子牙河南路104號
- 申請號CN200920098444.8
- 申請時間2009年08月21日
- 申請公布號CN201466375U
- 申請公布時間2010年05月12日
- 分類號H01R13/66(2006.01)I;H01R31/06(2006.01)I;
