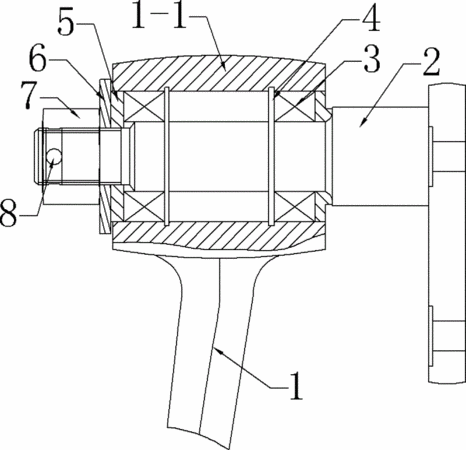

摘要：本實用新型涉及一種用于汽車轉向系統的中間搖臂，包括中間搖臂本體的端部設置的筒形接頭和筒形接頭內轉動裝配的中間搖臂軸，中間搖臂軸與筒形接頭之間裝設有軸承，軸承的外圈裝配在筒形接頭的內壁上，軸承的內圈裝配在中間搖臂軸上，所述中間搖臂軸上于軸承兩端處設置有用于阻止軸承沿中間搖臂軸軸向移動的限位結構。在中間搖臂本體與中間搖臂軸相對轉動時，設置在兩者之間的軸承使得中間搖臂軸不會與中間搖臂端部的筒形接頭直接接觸，從而避免了中間搖臂軸處于筒形接頭內的部分被磨損，進而延長了使用者對中間搖臂軸的維護保養的周期，保證了中間搖臂軸工作的穩定性，因此該連接結構具有結構簡單和穩定可靠的特點。
- 專利類型實用新型
- 申請人鄭州宇通客車股份有限公司;
- 發明人劉劍鋒;于志強;毛遠志;康滿;冷健飛;孫陽;鄭登峰;
- 地址450016 河南省鄭州市十八里河宇通工業園區
- 申請號CN201120405145.1
- 申請時間2011年10月23日
- 申請公布號CN202294956U
- 申請公布時間2012年07月04日
- 分類號B62D7/20(2006.01)I;
