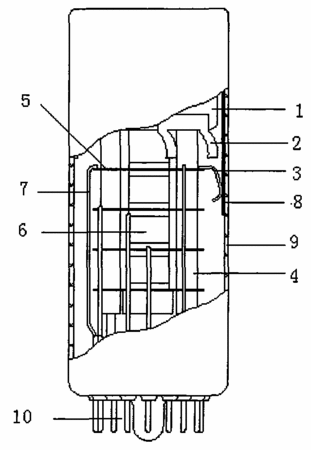

摘要：一種端窗光電倍增管管芯的固定結構，包括焊接在聚焦盤側面的聚焦盤卡簧和位于陰極支架上的陰極卡簧，其中聚焦盤卡簧有3個，在聚焦盤上處于同一水平面并呈三角形分布；陰極卡簧有1個，由高彈性不銹鋼材料制成。該結構能確保管芯在劇烈振動沖擊的環境下仍位于管殼的中心，不會歪斜，具有良好的抗振性，同時減緩了在振動沖擊環境下陰極卡簧對管殼內部鋁層的磨損，增強了管子的可靠性。本實用新型適用于端窗光電倍增管的裝配領域。
- 專利類型實用新型
- 申請人北京濱松光子技術股份有限公司;
- 發明人滕人法;趙建榮;
- 地址100070北京市豐臺區南四環西路188號11區18號樓
- 申請號CN200920109523.4
- 申請時間2009年06月30日
- 申請公布號CN201430119Y
- 申請公布時間2010年03月24日
- 分類號H01J43/04(2006.01)I;
