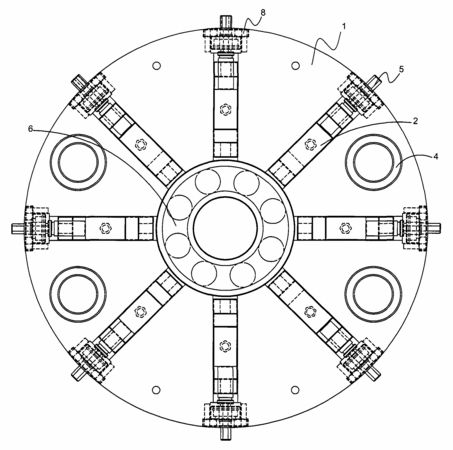

摘要：本實用新型公開了一種滾動軸承測試裝置，用于測試滾動軸承在內圈轉動時外圈的受力情況，它包括一個圓盤，所述的圓盤中心開設有一個用于安裝滾動軸承的安裝孔，所述的安裝孔的直徑大于所述的滾動軸承的外徑，所述的圓盤沿半徑方向均勻開設有復數個與所述的安裝孔相通的安裝槽，所述的各安裝槽內分別設置有一個可沿半徑方向移動的稱重傳感器，所述的各稱重傳感器與所述的滾動軸承的外圈表面接觸，當所述的滾動軸承的內圈轉動時，所述的各稱重傳感器分別測量所述的滾動軸承外圈各點處的受力大小。本實用新型解決了現有技術中的問題，提供了一種構造簡單、測試結果精確的滾動軸承測試裝置。
- 專利類型實用新型
- 申請人昆山巨林科教實業有限公司;
- 發明人張慶文;
- 地址215313江蘇省昆山市周市鎮陸楊金茂路工業園區999號
- 申請號CN200920142279.1
- 申請時間2009年03月31日
- 申請公布號CN201421396Y
- 申請公布時間2010年03月10日
- 分類號G01M13/04(2006.01)I;G01L1/22(2006.01)I;G01B7/312(2006.01)I;
