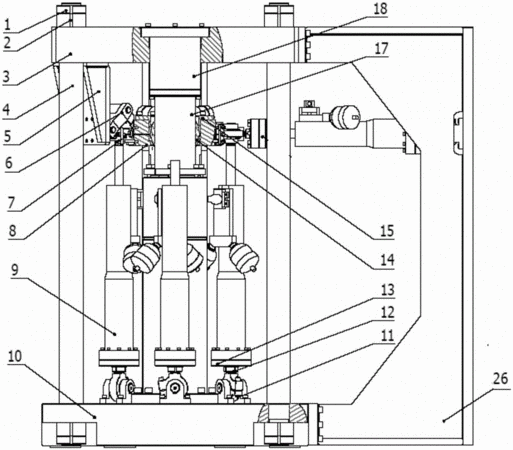

摘要：本發明涉及一種球鉸軸承多維協調加載工況模擬試驗系統，屬于工程機械試驗設備技術領域。將球鉸軸承通過球鉸軸承安裝軸配合裝在軸承座的內孔內，上方通過軸承壓蓋將球鉸軸承壓住，軸承座和下方的三個下加載油缸連接，軸承座與X方向和Y方向側向油缸固定支架連接，通過橫梁和立柱以及底座的連接，構成了一個系統的閉合的承載框架，通過X方向和Y方向側向油缸固定支架分別與側向加載油缸連接，以及上固定連接軸、固定立柱的連接構成了X方向和Y方向的閉合的承載框架。優點是保證各個方向在加載過程中系統的穩定性，控制該平臺進行各個方向和各種傾斜角的控制和上下運動，通過側向加載油缸加載載荷大小及方向的變化實現對作用點360°變化加載。
- 專利類型發明專利
- 申請人長春機械科學研究院有限公司;福建龍溪軸承(集團)股份有限公司;
- 發明人范曉望;張泳;何兩加;韓巍;李大志;許太;劉新瑋;許志宏;曾湘木;
- 地址130012 吉林省長春市硅谷大街1118號
- 申請號CN201410109116.9
- 申請時間2014年03月23日
- 申請公布號CN103884505B
- 申請公布時間2016年04月27日
- 分類號G01M13/04(2006.01)I;
