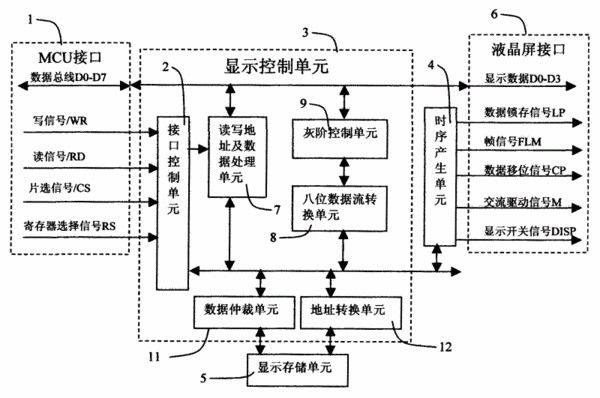

摘要:本實用新型提供一種單色STN液晶屏多灰階顯示控制裝置,包括MCU接口、顯示控制單元、顯示存儲單元、時序產生單元和液晶屏接口,顯示控制單元在時序產生單元的控制下通過MCU接口接收數據,并在顯示存儲單元的輔助下將八位數據按照4×2位分配,每兩位對應一個像素,通過時間抖動,經液晶屏接口驅動外接單色STN液晶屏實現四級灰階顯示。其采用簡單的指令方式讀、寫顯示數據及寫高、低八位地址,避免了初始化給MCU帶來的不必要資源開銷,同時,根據兩位數據采用時間抖動的方式完成四級灰階顯示,結構簡單、控制可靠、使用方便。
- 專利類型實用新型
- 申請人北京德為視訊科技股份有限公司;
- 發明人高啟寅;黃際雷;楊德文;
- 地址100085北京市海淀區上地東路5-3號烽火科技大廈6層
- 申請號CN200920107282.X
- 申請時間2009年04月28日
- 申請公布號CN201397655Y
- 申請公布時間2010年02月03日
- 分類號G09G3/36(2006.01)I;G09G3/20(2006.01)I;G02F1/133(2006.01)I;
