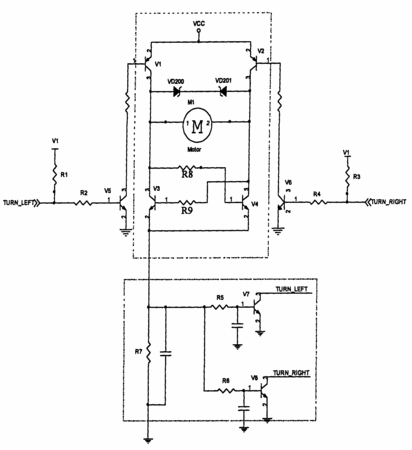

摘要：本實用新型為解決現有電視機的電動底座轉動到達極限位置被卡住時，電機仍然在轉動，直到控制芯片發送停轉命令前無法停轉的技術問題，提供一種電視機電動底座極限位置自動識別電路來識別電機是否到達極限位置，從而實現自動停轉，技術方案是在電視機芯片的兩個I/O端口之間設置自動識別電路控制電動底座電機的轉動，所述自動識別電路由電機驅動電路和電流檢測電路組成，通過該自動識別電路，不需要額外增加端口即可使電動底座到達極限位置時自動停轉，延長了電機的使用壽命。
- 專利類型實用新型
- 申請人康佳集團股份有限公司;
- 發明人李騫;張曄;陳春雨;關耀樞;陳暉輝;
- 地址518053廣東省深圳市南山區華僑城
- 申請號CN200820214323.0
- 申請時間2008年12月05日
- 申請公布號CN201368987Y
- 申請公布時間2009年12月23日
- 分類號G05D3/00(2006.01)I;H02P1/22(2006.01)I;H02H7/085(2006.01)I;
