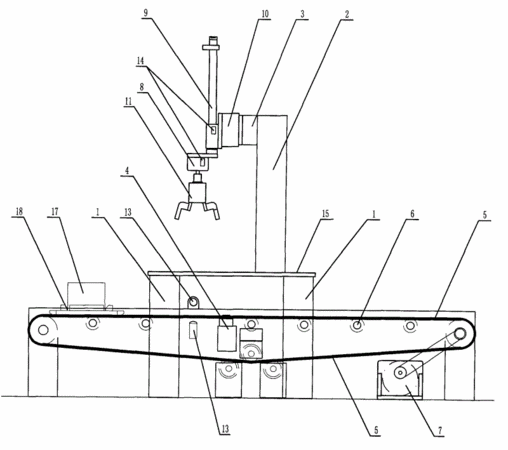

摘要:本實用新型涉及一種成廢品分揀裝置,其包括:結構支架、傳送單元、機械手單元、控制單元,其特征在于:所述的機械手單元由旋轉氣缸、導桿氣缸、無桿氣缸、氣爪組成,所述的氣爪固定在旋轉氣缸的下端并結為一體,所述的旋轉氣缸固定在帶導桿氣缸下端,導桿氣缸固定在無桿氣缸上,無桿氣缸水平固定在橫梁上。本實用新型發明有益效果是:結構簡單、合理,逼真的模擬了工業現場;學員可以全面了解機械的傳動、產品廢料分揀的原理及過程,以及電機、氣動、傳感器、自動控制技術的綜合應用;學員還可以自行進行拆裝、接線、編程、調試,從而鍛煉了學員的理論知識和動手能力。
- 專利類型實用新型
- 申請人浙江天煌科技實業有限公司;
- 發明人黃華圣;陸磊;李方進;趙克建;
- 地址310030浙江省杭州市西湖區三墩鎮西園五路10號
- 申請號CN200920112406.3
- 申請時間2009年01月08日
- 申請公布號CN201353565Y
- 申請公布時間2009年12月02日
- 分類號B07C5/36(2006.01)I;B25J3/00(2006.01)I;G09B9/00(2006.01)I;
