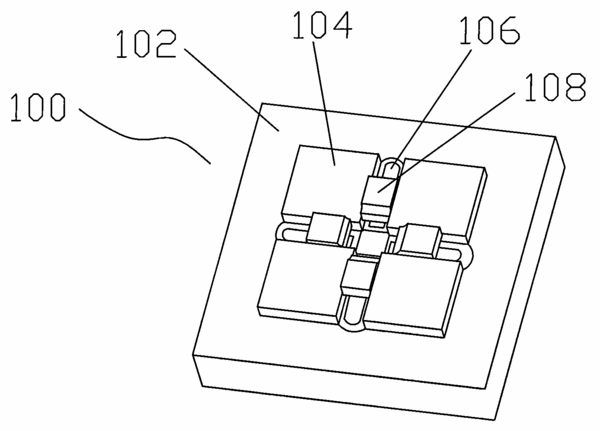

摘要：本實用新型公開了一種植球夾具，包括下模及與其相適配的上模：所述下模包括底座，所述底座上設有凸臺，所述凸臺上設有可固定BGA的夾緊裝置；所述上模固定設置有BGA鋼網。其中，所述BGA固定裝置包括在所述凸臺上設置的至少兩個滑槽，以及設于所述滑槽上的定位柱；所述上模包括相互配合的下底板和上夾環，以及所述下底板和上夾環之間固定的BGA鋼網。本實用新型的植球夾具采用下模將BGA進行固定，而上模上設有BGA鋼網，將錫球放置到BGA鋼網的相應位置。通過下模和上模的配合，準確地將錫球安置到BGA上，提高了工作效率。
- 專利類型實用新型
- 申請人深圳市實益達科技股份有限公司;
- 發明人吳族俊;
- 地址518075廣東省深圳市南山區高新區北區清華信息港研發樓B棟501
- 申請號CN200820235097.4
- 申請時間2008年12月16日
- 申請公布號CN201323709Y
- 申請公布時間2009年10月07日
- 分類號H05K3/34(2006.01)I;B23K37/04(2006.01)I;
