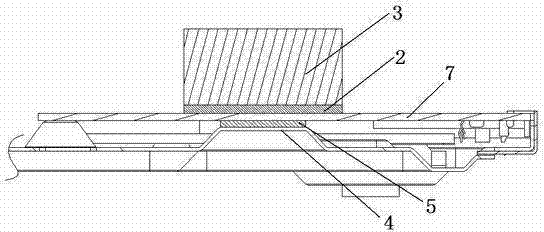

摘要：一種帶散熱結構的藍光光盤播放機，包括播放機本身和散熱結構，其中的散熱結構包括可散熱的機箱底板和芯片上的芯片散熱器，在機箱底板內設置有PCB板，在PCB板上嵌入了芯片，對應著芯片上方設置有芯片散熱器，其特征在于，所述機箱底板對應著芯片位置向內凸起，構成大小與芯片相適應的凸臺，在所述凸臺與芯片之下的PCB板之間還加設了一層高導熱系數硅膠片，在所述凸臺周邊陣列有通風孔，所述通風孔所處位置不超過PCB板覆蓋在機箱底板上的范圍。摒棄了強制通風的散熱方式，通過在機箱底部凸臺和硅膠從底部帶走芯片產生的大量熱源，縮減芯片散熱器的規格，采用了不會帶來太多灰塵的自然對流通風，所以免除了對于光驅的全密封防塵處理，散熱方式更加有效，減少成本。
- 專利類型發明專利
- 申請人深圳市實益達科技股份有限公司;
- 發明人洪浩波;謝海波;
- 地址518110 廣東省深圳市南山區高新區北區清華信息港研發綜合樓3樓310室
- 申請號CN201210259073.3
- 申請時間2012年07月25日
- 申請公布號CN103514933A
- 申請公布時間2014年01月15日
- 分類號G11B33/14(2006.01)I;
