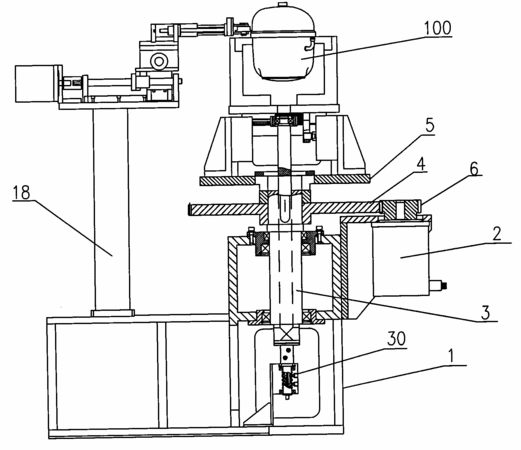

摘要：本實用新型涉及一種環縫仿形焊機，屬于焊接設備技術領域。該焊機包括機架、控制器、安置于機架上部兩側的旋轉機構和移動機構，旋轉機構上安置有夾緊機構，移動機構上安置有可互換的檢測機構和焊槍機構；旋轉機構含有驅動旋轉機構旋轉的第一控制電機，移動機構含有驅動移動機構移動的第二控制電機，夾緊機構含有固定于旋轉機構上的固定座和與固定座形成移動副的成對夾塊，檢測機構含有可伸縮移動的靠輪和位移傳感器；控制器的輸入端通過輸入導線與位移傳感器的輸出端連接，其輸出端通過輸出導線與第一控制電機和第二控制電機的輸入端連接。該焊機通過對工件環縫的仿形焊接，實現既相比固定焊機提高焊接質量，又相比機器人降低設備成本。
- 專利類型實用新型
- 申請人南京鵬力科技有限公司;
- 發明人郭宇;楊建紅;謝向前;王淼;王榮志;
- 地址211153江蘇省南京市江寧開發區水閣路(東善橋)
- 申請號CN200820125869.9
- 申請時間2008年07月16日
- 申請公布號CN201287245Y
- 申請公布時間2009年08月12日
- 分類號B23K37/00(2006.01)I;B23K37/04(2006.01)I;B23Q5/00(2006.01)I;B23Q35/12(2006.01)I;
