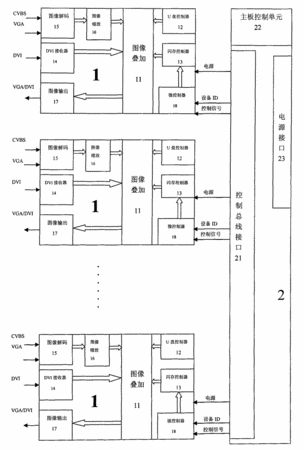

摘要:一種基于U盤或/和閃存實現拼接高清晰底圖顯示的顯示裝置,包括圖像信號的拼接處理單元和主板單元,其特征是所述圖像信號的拼接處理單元包括圖像解碼部分、圖像縮放部分、圖像疊加部分、圖像輸出部分、DVI接收部分、閃存控制器部分、U盤控制器部分、微控制器部分和主板控制單元、電源接口、控制總線接口組成的主板單元;其中圖像解碼部分經圖像縮放部分接圖像疊加部分,微控制器部分經閃存控制器部分接圖像疊加部分,圖像疊加部分還分別接DVI接收部分、U盤控制器部分和圖像輸出部分,主板控制單元經控制總線接口接微控制器部分。本裝置通過增加U盤控制器和閃存控制器,很好的解決了高清晰底圖的問題,實現高清晰底圖的完美拼接。
- 專利類型實用新型
- 申請人深圳市創凱電子有限公司;
- 發明人林春育;高川;
- 地址518000廣東省深圳市南山區南油創業路中興工業城A棟第二層北部東側
- 申請號CN200820095369.5
- 申請時間2008年07月11日
- 申請公布號CN201243360Y
- 申請公布時間2009年05月20日
- 分類號H04N5/775(2006.01)I;H04N9/64(2006.01)I;H04N5/265(2006.01)I;G09G5/00(2006.01)I;
