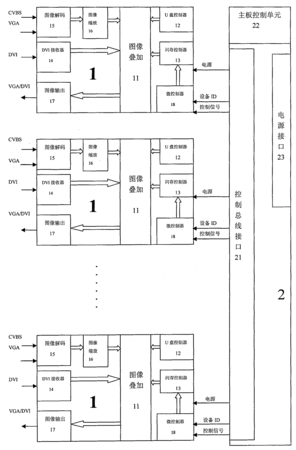

摘要：一種U盤或/和閃存實現拼接高清晰底圖顯示的方法及裝置，方法包括圖像解碼接收外部輸入信號，經解碼后輸出給圖像縮放，圖像疊加接收DVI接收輸入底圖圖像信號或是通過閃存控制/U盤控制讀取圖片信號并與圖像縮放后的輸入圖像疊加，圖像疊加后再經過圖像輸出實現輸出標準視頻信號；裝置包括圖像解碼部分經圖像縮放部分接圖像疊加部分，微控制器部分經閃存控制器部分接圖像疊加部分，圖像疊加部分還分別接DVI接收部分、U盤控制器部分和圖像輸出部分，主板控制單元經控制總線接口接微控制器部分。本裝置通過增加U盤控制器和閃存控制器，很好的解決了高清晰底圖的問題，實現高清晰底圖的完美拼接。
- 專利類型發明專利
- 申請人深圳市創凱電子有限公司;
- 發明人林春育;高川;
- 地址518000廣東省深圳市南山區南油創業路中興工業城A棟第二層北部東側
- 申請號CN200910139232.4
- 申請時間2009年04月27日
- 申請公布號CN101552897A
- 申請公布時間2009年10月07日
- 分類號H04N5/775(2006.01)I;H04N9/64(2006.01)I;H04N5/265(2006.01)I;G09G5/00(2006.01)I;
