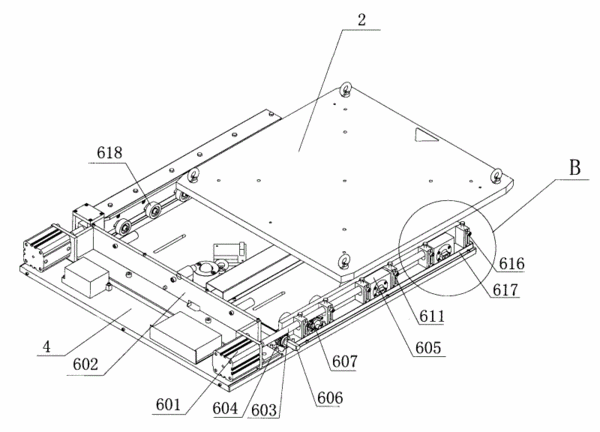

摘要：本實用新型公開了一種同步升降裝置及上下料系統，可以解決現有技術存在的升降時晃動、部件容易磨損的問題。技術方案是升降臺左右兩側氣缸的活塞連接齒條，所述齒條同時與同步齒輪和升降齒輪相嚙合；所述升降臺左右兩側設有左、右升降框組件，所述升降框組件分別包括齒輪座，所述升降齒輪的齒輪座兩側設有升降座；所述升降座的兩側以及上側均設有升降框條，在升降框條上設有滾輪裝配；所述升降齒輪上設有偏心機構來帶動升降框條和升降座運動；所述同步齒輪中心設置同步軸，該同步軸連接左、右升降裝配中的兩個同步齒輪。本實用新型減少了升降過程中的晃動，穩定性高，并且帶有手動升降機構，獲得了失去動力時的手動操作能力。
- 專利類型實用新型
- 申請人?？怂箍禍y量技術(青島)有限公司;
- 發明人隋占江;
- 地址266101山東省青島市嶗山區株洲路188號
- 申請號CN200820022229.5
- 申請時間2008年05月10日
- 申請公布號CN201236129Y
- 申請公布時間2009年05月13日
- 分類號B66F7/00(2006.01)I;B66F3/25(2006.01)I;B66F3/22(2006.01)I;B66F3/00(2006.01)I;G01B21/00(2006.01)I;
