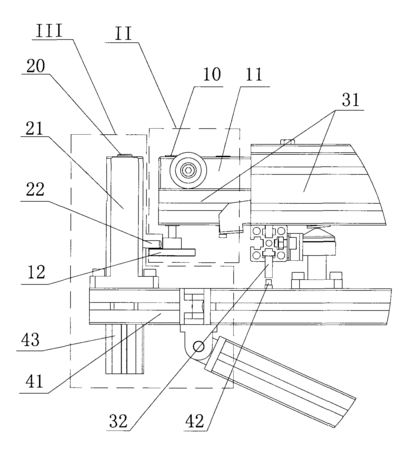

摘要:本實用新型公開了一種托盤阻擋裝置以及安裝有托盤阻擋裝置的上下料系統,相對現有技術減少了手工操作,自動化程度提高,動作靈敏。所采用的技術方案是:一種托盤阻擋裝置,包括轉臺框架和底架梁以及PLC,在轉臺框架上安裝有托盤擋銷座,托盤擋銷座內安裝有托盤擋銷,托盤擋銷的下端連接托盤擋銷撥盤,托盤擋銷上設有彈簧;在底架梁上設有臺面擋銷座和氣缸,臺面擋銷座內安裝有臺面擋銷,臺面擋銷連接所述氣缸,臺面擋銷上還設有聯動橫銷,所述聯動橫銷鎖定/釋放所述托盤擋銷撥盤;在轉臺框架上還設有感應柱,在底架梁上對應位置設置接近傳感器,所述接近傳感器與PLC相連接,所述PLC控制所述氣缸的運動狀態。
- 專利類型實用新型
- 申請人??怂箍禍y量技術(青島)有限公司;
- 發明人隋占江;
- 地址266101山東省青島市嶗山區株洲路188號
- 申請號CN200820021377.5
- 申請時間2008年04月23日
- 申請公布號CN201199158Y
- 申請公布時間2009年02月25日
- 分類號G01B21/00(2006.01);
