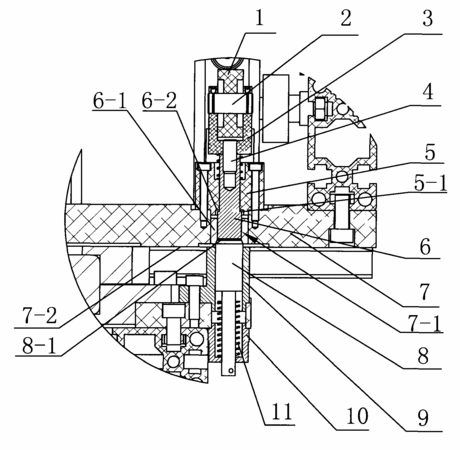

摘要:本實用新型公開了一種轉臺鎖定裝置以及安裝有該轉臺鎖定裝置的上下料系統,通過在轉臺上設置自動鎖定裝置,可以解決現有技術存在的自動化程度不高、容易產生沖擊的問題。所采用的技術方案是:一種轉臺鎖定裝置,包括轉臺基板,所述轉臺基板上設有銷孔以及安裝在所述銷孔中的自動鎖定裝置。所述自動鎖定裝置包括固定在轉臺基板上的支承架、穿過所述支承架并伸入到所述銷孔內的解鎖銷,所述解鎖銷上端連接滾輪支架,滾輪支架上通過滾輪銷連接一滾輪,所述解鎖銷下端對準一鎖定銷,所述鎖定銷下部套裝有鎖定彈簧,所述鎖定彈簧的下部設有彈簧座,鎖定狀態下,所述鎖定銷的上端面高于所述轉臺基板的下表面。本實用新型自動化程度提高,轉動平穩。
- 專利類型實用新型
- 申請人??怂箍禍y量技術(青島)有限公司;
- 發明人隋占江;
- 地址266101山東省青島市嶗山區株洲路188號
- 申請號CN200820020285.5
- 申請時間2008年04月08日
- 申請公布號CN201177502Y
- 申請公布時間2009年01月07日
- 分類號G01B21/00(2006.01);
