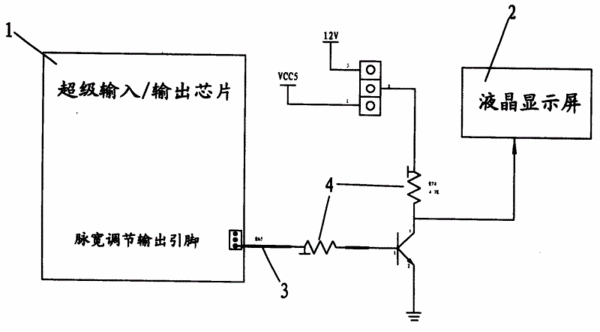

摘要:本實用新型公開一種電腦液晶顯示屏的背光控制裝置,一種其包括設于電腦主板上的超級輸入/輸出芯片,其引腳與液晶顯示屏的背景光使用信號相連,修改電腦系統的I/O寄存器來控制脈寬寬度,實現液晶背光亮度調節;其還包括可增加驅動能力的上拉電阻及可以選擇不同電壓輸出,以兼容各種電壓需求的液晶顯示屏的跳線,使用時,可通過修改電腦系統的I/O寄存器來控制脈寬寬度,控制更方便靈活,且不需增加硬件成本,更簡單有效。
- 專利類型實用新型
- 申請人深圳華北工控股份有限公司;
- 發明人吳榮華;
- 地址518000廣東省深圳市寶安區福永福海工業區A區A2棟
- 申請號CN200820092053.0
- 申請時間2008年01月28日
- 申請公布號CN201199428Y
- 申請公布時間2009年02月25日
- 分類號G09G3/36(2006.01);G09G3/34(2006.01);
