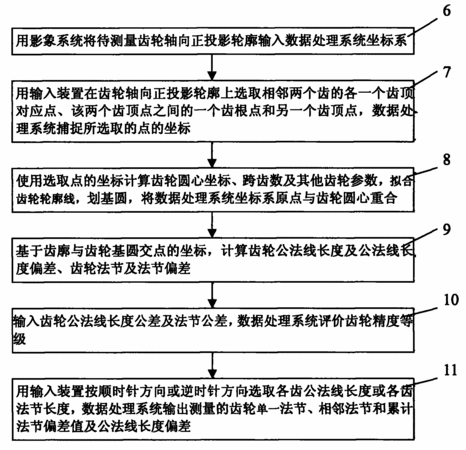

摘要：本發明公開了一種齒輪公法線長度、法節及法節偏差測量方法和系統，用于測量漸開線正齒輪，該系統預置實現該方法的軟件并包括影像系統和數據處理系統，數據處理系統包括中央處理器、與中央處理器信號連接的輸入裝置、存儲器、監視器和輸出接口，影像系統與中央處理器信號連接；該方法包括用影像系統將齒輪輪廓輸入數據處理系統坐標系，選取相鄰兩個齒頂對應點、該兩點間一個齒根點和另一個齒頂點，捕捉選取點坐標，計算齒輪圓心坐標、跨齒數及其他齒輪參數，擬合齒輪輪廓線，劃基圓，將測量坐標系原點與齒輪圓心重合，計算齒輪法節及偏差、齒輪公法線長度；選取輪齒輸出測量結果。本發明大大提高了漸開線正齒輪測量精度和測量效率，使用簡單方便。
- 專利類型發明專利
- 申請人深圳智泰精密儀器有限公司;
- 發明人許智欽;魏自勇;禹曉麗;王芙蓉;楊香;
- 地址518000廣東省深圳市寶安區松崗鎮沙浦村工業大道2號
- 申請號CN200710075802.9
- 申請時間2007年07月02日
- 申請公布號CN101339017A
- 申請公布時間2009年01月07日
- 分類號G01B21/00(2006.01);G01B21/06(2006.01);
