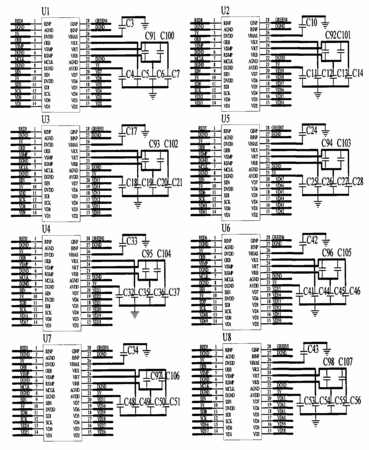

摘要：高速信息卡掃描設備圖像采集處理電路屬于光電技術應用技術領域，包括圖象采集單元、處理器單元和壓縮傳輸單元，各單元器件之間電連接。圖象采集單元由圖象傳感器接插件J5、J6，模數轉換器U1－U8，存儲器U13、U14，處理器U11及其配置芯片U12、晶振X1、防真器接插件J8及阻容器件組成，處理器單元由處理器U25，存儲器U21－U24、U15，電源輸入接插件J7，防真器接插件J9，復位器件U20，晶振X3，時鐘緩沖器U19及阻容元件組成，壓縮傳輸單元由存儲器U17，USB2.0控制器U9、E2PROM器件U10、USB接插件J1、晶體Y1，FPGA器件U18及其配置芯片U16、晶振X2、防真器接插件J2、機械控制部分接口接插件J4及阻容器件組成，各器件之間實行電連接。
- 專利類型實用新型
- 申請人山東山大鷗瑪軟件有限公司;
- 發明人馬磊;趙小樸;周曉東;王小亮;
- 地址250100山東省濟南市歷城區山大南路29－1號
- 申請號CN200720159181.8
- 申請時間2007年12月27日
- 申請公布號CN201138827Y
- 申請公布時間2008年10月22日
- 分類號H04N1/00(2006.01);H04N1/04(2006.01);
