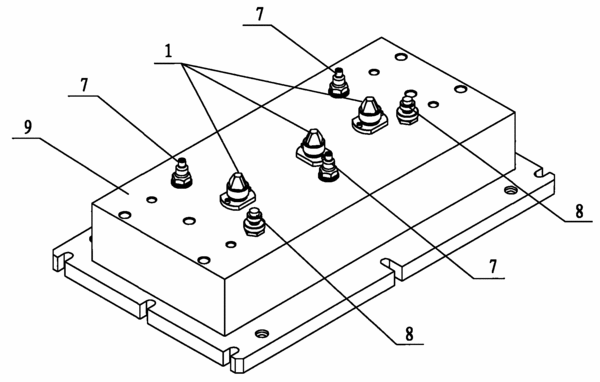

摘要：本實用新型公開了一種柴油機氣缸蓋首道孔系加工夾具，包括夾具體，在所述的夾具體上設有三個與柴油機氣缸蓋進氣座圈毛坯孔相對應的菱銷定位機構。所述的菱銷定位機構包括三個分開布置的菱銷、彈簧、螺塞和銷套，所述的菱銷豎直朝上設置在夾具體的安裝孔中，所述菱銷上端露出所述的夾具體，并配裝銷套；其下端連接所述彈簧，彈簧通過與設置在安裝孔底部的螺塞連接固定。本實用新型夾具有提高定位精度、減小加工工件孔系位置偏差、加工質量穩定、設計簡單、工藝性好、靈活可靠的優點。
- 專利類型實用新型
- 申請人廣西玉柴機器股份有限公司;
- 發明人鐘委;馬慧斌;寧杰;
- 地址537005廣西壯族自治區玉林市天橋西路88號
- 申請號CN200820001834.4
- 申請時間2008年01月11日
- 申請公布號CN201136101Y
- 申請公布時間2008年10月22日
- 分類號B23Q3/06(2006.01);
