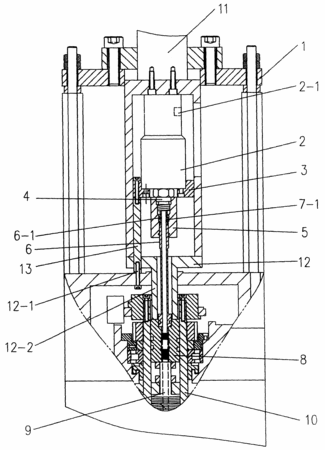

摘要：本實用新型涉及一種數控機床部件，尤其是涉及一種主軸切削液中噴機構。其主要是解決現有技術所存在的軸管的外徑與主軸穿孔的孔徑配合需要相當精密而不易制造，軸管外徑與穿孔的內徑公差太大時，當主軸與軸管同時產生轉動時，旋轉接頭有甩尾情形產生，使旋轉接頭內部的耐磨片擠裂而使切削液滲漏的技術問題。本實用新型包括框架，框架內設有旋轉接頭，框架內固接有基座，旋轉接頭固接在基座上；旋轉接頭下端的打刀機構包括螺接頭，螺接頭外套接有從動轉接頭，從動轉接頭內設有連動軸，螺接頭下方設有套筒，連動軸向下延伸固接有傳動轉接座，傳動轉接座內部通接有心軸，其外部套接有主軸；框架上端設有壓缸軸，其連接有打刀套。
- 專利類型實用新型
- 申請人杭州友佳精密機械有限公司;
- 發明人陳向榮;
- 地址311200浙江省杭州市蕭山區經濟技術開發區市心北路120號
- 申請號CN200720110218.8
- 申請時間2007年06月01日
- 申請公布號CN201040348Y
- 申請公布時間2008年03月26日
- 分類號B23Q11/12(2006.01);
