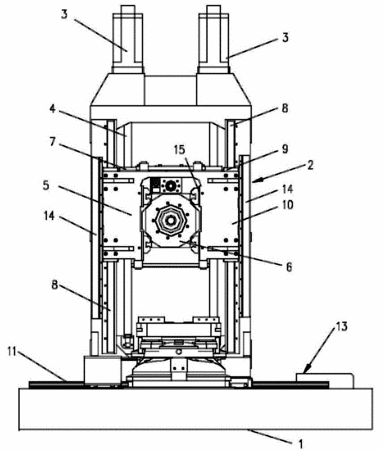

摘要：本實用新型涉及一種綜合加工機的立柱裝置，尤其是涉及一種對雙傳動的立柱裝置等結構的改良。其主要是解決現有技術所存在的只在立柱內設置一垂直的導螺桿裝置，籍由導螺桿裝置旋轉驅動鞍座于立柱內上、下位移動作，因此導螺桿裝置驅動鞍座的力量偏于鞍座的一側，造成驅動鞍座的力量不平衡，使得鞍座的上、下動作較為不穩定等的技術問題。包括底座，底座上設有立柱，立柱的頂部設有兩個傳動裝置，兩個傳動裝置各連接并驅動有一根導螺桿，兩根導螺桿分別設在立柱的兩側，兩根導螺桿之間設有鞍座，鞍座內裝有主軸滑座，鞍座的兩側連接有與導螺桿相配合的螺帽，立柱的兩側各連接有一根滑軌，鞍座兩側通過滑塊滑動連接在滑軌上。
- 專利類型實用新型
- 申請人杭州友佳精密機械有限公司;
- 發明人陳向榮;
- 地址311215浙江省杭州市蕭山區經濟技術開發區市心北路120號
- 申請號CN200920302991.3
- 申請時間2009年05月11日
- 申請公布號CN201432203Y
- 申請公布時間2010年03月31日
- 分類號B23Q1/01(2006.01)I;
