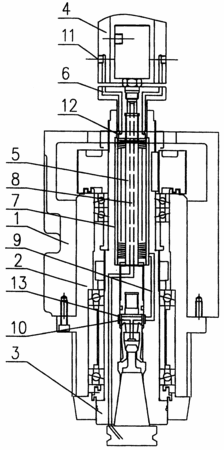

摘要：本實用新型涉及一種數控機床部件，尤其是涉及一種主軸切削液油路及吹屑機構。其主要是解決現有技術所存在的切削液與壓縮空氣使用同一個通道，高壓空氣噴出時，切削液會飛濺四周，造成周圍環境及刀把污染；當主軸須換刀時，其所造成拉桿等處的位差難以消除，容易造成切削液滲漏于主軸其他構造內的技術問題。本實用新型包括主軸頭，主軸頭內部設有主軸套筒，主軸套筒下端連接有主軸本體，上端連接有油壓缸，主軸套筒內部設有拉桿，油壓缸內設有可通氣體的管路連通缸外，管路另一端延伸至拉桿的外側并與流道連接，流道向下延伸至主軸本體的中央；拉桿內部設有可通入切削液的導管I，導管I向下延伸至主軸本體下端。
- 專利類型實用新型
- 申請人杭州友佳精密機械有限公司;
- 發明人陳向榮;
- 地址311200浙江省杭州市蕭山區經濟技術開發區市心北路120號
- 申請號CN200720110217.3
- 申請時間2007年06月01日
- 申請公布號CN201040347Y
- 申請公布時間2008年03月26日
- 分類號B23Q11/12(2006.01);B23Q11/00(2006.01);
