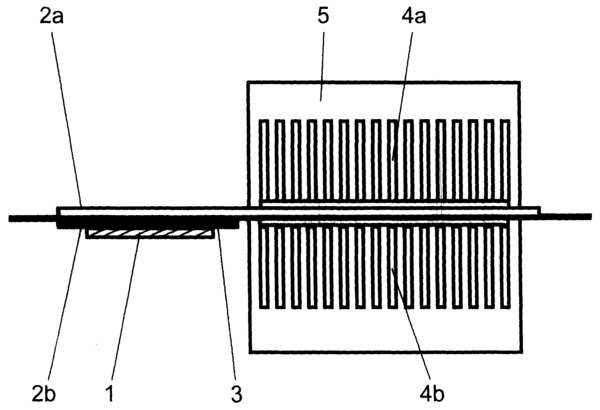

摘要：本實用新型涉及一種計算機CPU的熱管散熱器，尤其是一種采用大面積平板狀熱管的散熱器裝置，包括平板狀熱管、散熱鰭片、散熱風扇，其特征在于：平板狀熱管的一側表面通過扣具扣合在CPU表面；平板狀熱管上還設有多片平行排列的散熱鰭片，散熱鰭片前端固設有風扇。其特征在于平板狀熱管由兩片金屬片相貼后回流焊接構成；其中，至少一片金屬片經沖壓而形成凹陷部分，再經物理氣相沉積方法在其凹陷一面上鍍制一層低熔點焊料，其中凹陷部分在升溫前注入工作液體。本實用新型的散熱器裝置的優點在于采用大面積平板狀熱管，其不僅能與CPU直接緊密貼合，同時也極大程度地增加了與散熱鰭片的接觸面積，散熱效率高。
- 專利類型實用新型
- 申請人北京東方新材科技有限公司;
- 發明人張云龍;徐健;程云立;
- 地址100096北京市昌平區回龍觀鎮制版廠北區
- 申請號CN200620119284.7
- 申請時間2006年08月11日
- 申請公布號CN201029092Y
- 申請公布時間2008年02月27日
- 分類號H01L23/34(2006.01);H01L23/427(2006.01);G06F1/20(2006.01);H05K7/20(2006.01);
