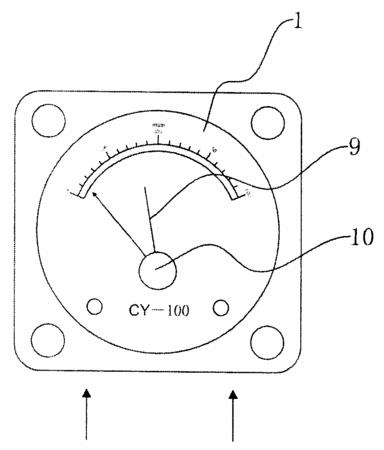

摘要：一種機械式差壓指示器，其差壓感應裝置采用彈性橡膠皮膜結構，該橡膠皮膜將高、低壓力腔完全密封隔離，橡膠皮膜的中部設有一個帶有圓孔的中軸，圓孔中有一個凸點，而指針轉軸的后端開有斜槽，指針轉軸插入皮膜中軸的圓孔后，所述的凸點嵌入指針轉軸的斜槽。這樣，皮膜在內外腔壓力變化時產生移位，通過內部的凸點通過斜槽帶動指針轉軸轉動，進而使隨動指針通過表盤指針顯示相應的壓力差值，同時帶動指示最大差壓值指針；最大差壓值指針帶有手動零位調整。在皮膜與后蓋之間設有一個經過標定的用于檢測差壓的量程彈簧，使指針顯示正確差壓數值。該機械式差壓指示器采用純機械式結構，密封性強，測量精度高。
- 專利類型實用新型
- 申請人福州昌暉自動化系統有限公司;
- 發明人林瑞忠;
- 地址350002福建省福州市金山金洲北路16號
- 申請號CN200620098369.1
- 申請時間2006年08月11日
- 申請公布號CN200958975Y
- 申請公布時間2007年10月10日
- 分類號G01L13/00(2006.01);G01L13/02(2006.01);G01L19/00(2006.01);
