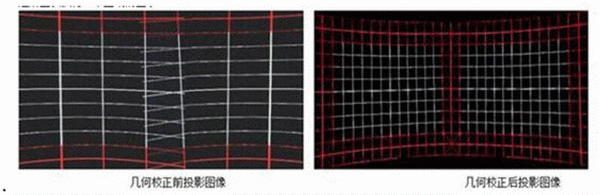

摘要：本發明涉及一種基于圖像識別的曲面投影自動幾何校正方法，安置攝影頭正對投影幕中心，連攝影頭到電腦；投影機投射包含至少4個可識別定位綠色方塊投影圖像,攝影頭采集圖像識別定位色塊位置,算出攝影頭圖像空間和投影機圖像空間的單應性矩陣H；在投影機上投射全黑圖像，用N*N個紅外激光筆在投影幕目標投影區域橫排和豎排平分點處投射形成N排N列激光點陣；攝影頭采集一幀圖像，識別紅外激光點陣位置，記錄位置集合Cd{Cd1，Cd2…Cdi}；根據單應性矩陣H反算行列交叉點位置集合Cd在投影機圖像空間中位置集合Ps，在投影機圖像空間中用opengl建立貝塞爾曲面作為投影曲面，將投影畫面作為紋理形式映射到opengl貝塞爾曲面上，用投影機圖像空間位置集合Ps作為三次貝塞爾曲面的N行N列控制點形成投影曲面，完成幾何校正，能針對非線性曲面幾何校正自動處理，設備獲取容易、效果好。
- 專利類型發明專利
- 申請人鄭州捷安高科股份有限公司;
- 發明人趙明玥;張安全;朱運蘭;張二陽;
- 地址450000 河南省鄭州市鄭州高新區翠竹街6號國家863軟件園9號樓15層
- 申請號CN201611102131.6
- 申請時間2016年12月05日
- 申請公布號CN106534817A
- 申請公布時間2017年03月22日
- 分類號H04N9/31(2006.01)I;G06F3/14(2006.01)I;
