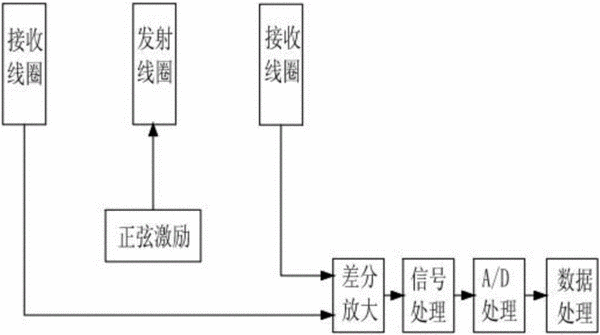

摘要：本發明公開了一種平衡差動式金屬探測傳感器及絕緣紙檢測裝置，涉及金屬檢測裝置技術領域。所述傳感器包括封閉式矩形線圈組件、正弦激勵模塊、差分放大模塊、信號處理模塊、A/D處理模塊和數據處理模塊，所述封閉式矩形線圈組件包括兩個結構相同的接收線圈和一個發射線圈，兩個接收線圈對稱的設置于所述發射線圈的兩側，所述正弦激勵模塊的信號輸出端與所述發射線圈連接；兩個接收線圈分別與所述差分放大模塊的兩個輸入端連接，所述差分放大模塊的輸出端依次經信號處理模塊、A/D處理模塊與所述數據處理模塊的輸入端連接。所述傳感器具有較高的靈敏度與穩定度，將其應用到所述檢測裝置中可使檢測裝置獲得較高的檢測精度。
- 專利類型發明專利
- 申請人華北電力大學（保定）;中國電力科學研究院;國網河北省電力公司;國家電網公司;
- 發明人王永強;仲釗;謝軍;王云佳;李金忠;張書琦;汪可;高飛;程煥超;
- 地址071000 河北省保定市永華北大街619號
- 申請號CN201611119780.7
- 申請時間2016年12月08日
- 申請公布號CN106483569A
- 申請公布時間2017年03月08日
- 分類號G01V3/10(2006.01)I;G01N27/82(2006.01)I;
