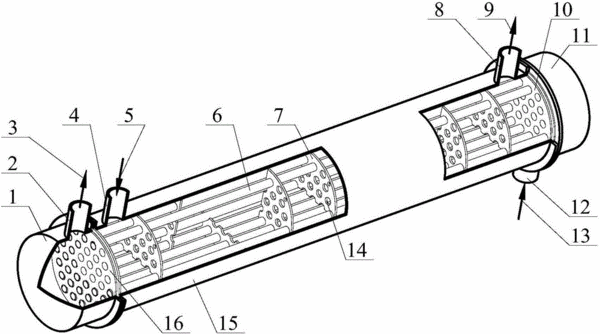

摘要：本發明屬于換熱器領域，更具體地，涉及一種旋轉折流板管殼式換熱器，其包括殼體、左封頭、右封頭、設置在殼體上的第一第二殼程進出口、設置在左右封頭上的第一第二管程進出口，所述左右封頭與殼體之間分別密封安裝有左管板和右管板；所述殼體內軸向設置有多根平行的換熱管，相鄰兩塊折流板之間間隔有一定距離，且從第二塊折流板開始，每塊折流板均以相鄰的前一塊折流板為基準，繞殼體的軸線順時針或逆時針旋轉一定的角度β，從而所述殼體中所有的折流板均沿同一方向依次按照角度β錯位排列。本發明的管殼式換熱器能夠大幅度降低換熱器殼程流體的進出口壓降，減小功耗，還能減少流體誘導振動，提高安全系數，還具有構造簡單，易于加工的優點。
- 專利類型發明專利
- 申請人華中科技大學;
- 發明人劉偉;王新婷;劉志春;楊金國;
- 地址430074 湖北省武漢市洪山區珞喻路1037號
- 申請號CN201610860137.3
- 申請時間2016年09月28日
- 申請公布號CN106440865A
- 申請公布時間2017年02月22日
- 分類號F28D1/053(2006.01)I;F28F1/12(2006.01)I;F28F9/24(2006.01)I;F28F9/02(2006.01)I;
