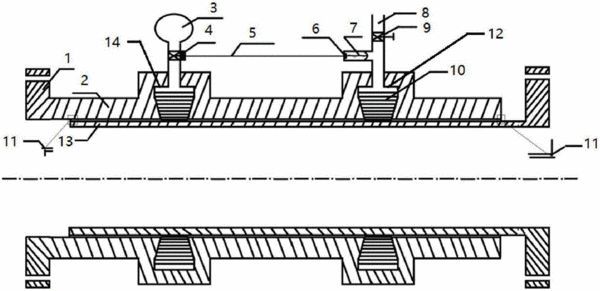

摘要:本發明提供一種氣壓式套筒補償器,包括:管道內套、管道外套,所述管道內套安裝在管道外套內,兩端通過法蘭將兩者與外部固定連接;在所述管道外套上設置有2個凹槽作為密封座,分別為主密封座和輔密封座,在每個密封座里放置有密封材料;所述主密封座通過第一管道與外接氣源連接;所述輔密封座通過第二管道與備用氣源連接;在第一管道內設置有彈簧,彈簧的一端連接觸發開關,所述觸發開關通過電磁閥控制線與在第二管道上設置的電磁閥連接;本發明利用氣體壓力來實現密封材料與管道內外套之間的密封,密封壓力可調節,擴大了本裝置的適用壓力范圍。此外,本裝置采用內凹式結構放置密封材料,使其不產生位移、不脫落。
- 專利類型發明專利
- 申請人西華大學;
- 發明人鄧萬權;熊梅;吳莉;吉雷;譚善文;張煥敏;張惟斌;張晨瀅;楊薇;嚴德廣;喻大平;
- 地址610039 四川省成都市金牛區金周路999號
- 申請號CN201611110754.8
- 申請時間2016年12月06日
- 申請公布號CN106402562A
- 申請公布時間2017年02月15日
- 分類號F16L51/00(2006.01)I;F16L27/12(2006.01)I;
