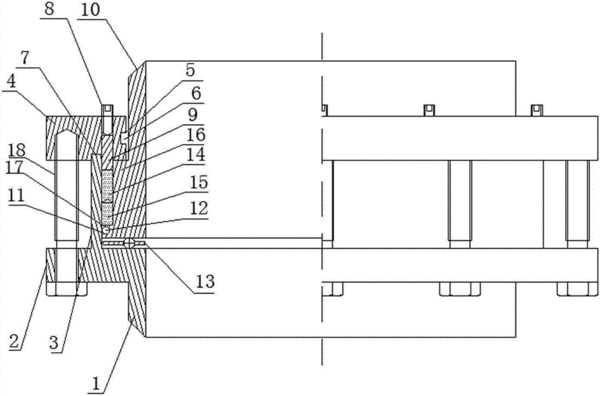

摘要：本發明公開了一種無推力旋轉補償器，它的技術方案是這樣實現的：它包括下部主體、上部壓蓋、旋轉體，下部主體包括接管、結構法蘭、套管形成的一個結構整體，上部壓蓋包括壓緊法蘭、壓緊法蘭內圈壁上的凹槽Ⅰ、設于凹槽Ⅰ內的滾柱Ⅰ、設于壓緊法蘭環面上的凹槽Ⅱ、以及壓緊法蘭內部的調整環、調整螺栓；旋轉體包括旋轉內管、防脫環、密封環、及密封環外圈的凹槽Ⅲ、凹槽Ⅲ內部的滾柱Ⅱ，在接管與旋轉內管對接的接口處設平面軸承，套管、調整環、防脫環、密封環圍成的腔內裝石墨圈，上下法蘭通過固定螺栓連接。本發明的有益效果：本發明采用新型的組合結構件和密封結構，密封面更加可靠，而且耗料少、重量輕、無焊接、節約制造成本。
- 專利類型發明專利
- 申請人江蘇宏博機械制造有限公司;
- 發明人韓青雲;
- 地址226681 江蘇省南通市海安縣南莫鎮青墩工業園區（沙崗加油站北首）
- 申請號CN201410175172.2
- 申請時間2014年04月29日
- 申請公布號CN103939701A
- 申請公布時間2014年07月23日
- 分類號F16L51/00(2006.01)I;F16L27/08(2006.01)I;
