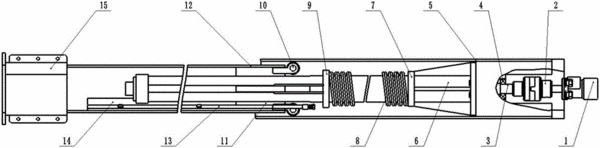

摘要：本發明公開了一種油氣路一體化伸縮的支撐臂裝置，包括支撐臂組件、傳動組件、油路組件和氣路組件，支撐臂組件為可伸縮結構，包括伸縮臂和套接在伸縮臂上的固定臂，固定臂內部安裝有支撐臂底座；傳動組件包括絲桿螺母、絲桿、動力源和導向套管，用于實現支撐臂組件的伸縮運動；油路組件為可伸縮結構，其包括彼此相連的不銹鋼管和雙聯彈簧管，不銹鋼管與伸縮臂相連，雙聯彈簧管套裝在導向套管上，并且其前后兩端分別與絲桿螺母和導向套管相連；氣路組件為可伸縮結構，其包括小氣管和嵌套在小氣管外部的大氣管。本發明可有效增加支撐臂工作時的長度，并可實現油氣路連同支撐臂一起伸縮，可有效擴寬圍油面積，提高收油效率。
- 專利類型發明專利
- 申請人華中科技大學;
- 發明人陳良洲;張力;
- 地址430074 湖北省武漢市洪山區珞喻路1037號
- 申請號CN201610841715.9
- 申請時間2016年09月22日
- 申請公布號CN106400758A
- 申請公布時間2017年02月15日
- 分類號E02B15/10(2006.01)I;B63B35/32(2006.01)I;
