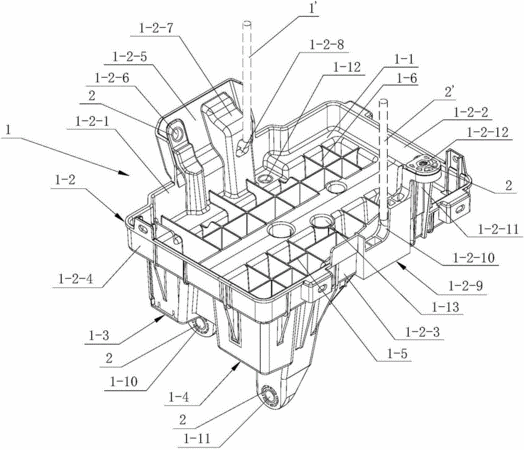

摘要:用于汽車上的注塑式蓄電池支架結構,包括由底部、側圍邊、兩向下凸起延伸部構成的一體注塑式蓄電池支架本體;側圍邊由四個邊沿周向連接構成,A邊上連接有外傾斜定位板,外傾斜定位板上設有第一連接孔和具有第一掛鉤孔的內凸起部;C邊上設有具有第二掛鉤孔的加強連接部,加強連接部靠近B邊的一側連接有具有第二連接孔的上延伸部;兩個向下的凸起延伸部內形成多個格腔,每個格腔的底部均設有漏水孔,兩個向下的凸起延伸部靠D邊的格腔的底部分別設有第三和第四連接孔,兩個向下的凸起延伸部的下凸連接部上分別設有第五和第六連接孔;底部上第一向下凸起延伸部的腔體外側設有第七連接孔,七個連接孔內均嵌裝有金屬襯套。本結構適用于SUV車型。
- 專利類型發明專利
- 申請人天津華濤汽車塑料飾件有限公司;西華大學;
- 發明人夏秉梅;余玲;吳建軍;楊明華;蘇昆;
- 地址300402 天津市北辰區科技園(宜興埠)
- 申請號CN201610840091.9
- 申請時間2016年09月22日
- 申請公布號CN106364300A
- 申請公布時間2017年02月01日
- 分類號B60K1/04(2006.01)I;H01M2/10(2006.01)I;
