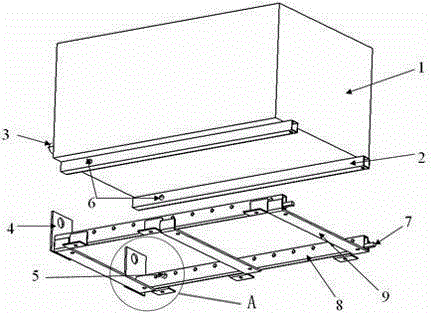

摘要:本實用新型公開了一種電池箱的固定裝置,包括電池箱,以及用于固定設置在車體內部的沿前后方向與電池箱導向滑動配合的導軌槽,導軌槽的后端固定設置有定位塊,定位塊上設置有定位孔,電池箱的后端面上設置有用于與定位孔插接配合的定位銷,其特征在于,電池箱或導軌槽其中的一件的兩側的導向面上分別設置有用于其上設置的卡銷穿過的卡銷孔,另一件的兩側的導向面上分別設置有當電池箱滑入到位時與所述卡銷孔對應的鎖孔,在其中設有卡銷的電池箱或導軌槽上設有用于驅動所述卡銷穿過所述卡銷孔插入和退出所述鎖孔的卡銷驅動機構,本實用新型通過設置的卡銷將電池箱在前后移動上進一步限位,使電池箱固定更加牢固。
- 專利類型實用新型
- 申請人鄭州宇通客車股份有限公司;
- 發明人周時國;董偉超;路丹花;周雪松;李龍;杜穎穎;
- 地址450016 河南省鄭州市十八里河宇通工業園區
- 申請號CN201120410573.3
- 申請時間2011年10月25日
- 申請公布號CN202294219U
- 申請公布時間2012年07月04日
- 分類號B60K1/04(2006.01)I;H01M2/10(2006.01)I;
