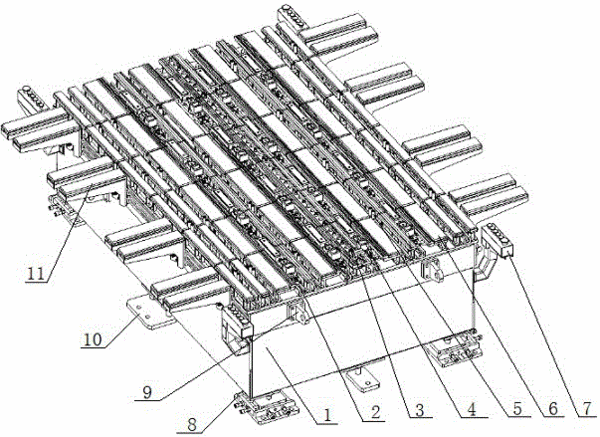

摘要：本發明提供了一種汽車板拼焊精定位拼縫夾具，包括工作臺，工作臺中軸線上設有升降定位銷組件，升降定位銷組件一側的工作臺臺面上并排間隔設有若干個T型槽，該若干個T型槽與升降定位銷組件平行，每個T型槽內設置有吸附定位組件或定位銷組件，吸附定位組件或定位銷組件均至少有一個，每個T型槽兩側安裝有板材支撐件，升降定位銷組件的兩側鏡像對稱，工作臺上安裝有控制開關，升降定位銷組件和吸附定位組件均與控制開關電連接。該發明的拼縫夾具可適應多種規則或不規則外形板材的拼焊，通過定位銷組件的定位可使得拼焊板材焊縫小于0.3mm，提高了拼焊的板材定位精度；另外還可在一道焊接工序中同時完成多組板材拼焊動作，大大提高焊接效率。
- 專利類型發明專利
- 申請人武漢法利萊切焊系統工程有限公司;
- 發明人李斌;張雅飛;吳文迪;葉祖福;呂海峰;肖群;陳杜甜;徐幫焱;祁小勇;榮晶;黃鵬;吳苶;
- 地址430223 湖北省武漢市東湖開發區華中科技大學科技園激光產業園
- 申請號CN201610640435.1
- 申請時間2016年08月08日
- 申請公布號CN106078057A
- 申請公布時間2016年11月09日
- 分類號B23K37/04(2006.01)I;B23K101/18(2006.01)N;
