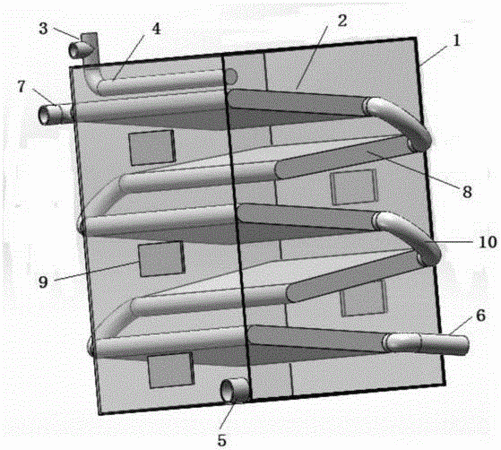

摘要：本發明涉及能源利用領域，尤其涉及一種污水源熱泵用的污水換熱器。其包括箱體和將所述箱體分隔成多層的多個換熱板，所述箱體上部具有污水入口和清水出口，下部具有污水出口和清水入口，其特征在于，所述多個換熱板的均包括污水入口端、平板換熱區和污水出口端。所述換熱板采用污水入口端高于污水出口端的傾斜布置方式，污水從位于上一級換熱板與箱體壁面形成的開口處流入下一級。最上方的換熱板的清水流道與所述清水出口連接，最下方的換熱板的污水出口端清水流道與所述清水入口連接。清水在每一級換熱板的上下換熱表面之間的空腔內流動，箱體外表面設置人工清洗孔。本發明避免了臟堵可能，能夠實現免拆卸清洗和污水的高效連續的換熱。
- 專利類型發明專利
- 申請人山東農業大學;
- 發明人范軍;胡玉秋;
- 地址271018 山東省泰安市岱宗大街61號
- 申請號CN201610510372.8
- 申請時間2016年06月30日
- 申請公布號CN106403664A
- 申請公布時間2017年02月15日
- 分類號F28D9/00(2006.01)I;F28F19/00(2006.01)I;F25B30/06(2006.01)I;
