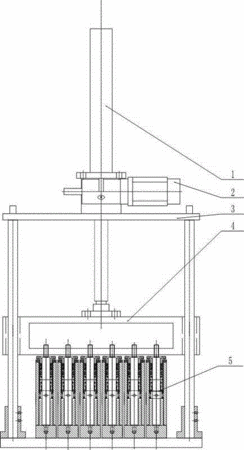

摘要：本發明公開了適用于快速生產的高精度多頭流體定量裝置。其結構包括：伺服電機、直線滑軌及支架、柱塞泵桿、壓導套、上封蓋、軸向密封圈、密封組環、定量泵體、高精度缸套、混液管路總成、支撐套、導套、定量泵下泵體、出料口以及進料口等。其技術方案是：直線滑軌、柱塞泵桿支架、伺服電機組成直線運動機構，為定量泵提供動力。定量泵體與上封蓋、下閥體組成定量泵的主體，通過定量泵柱塞泵桿做直線往復運動將高精度缸套中的料液通過排料口排出，同時在泵桿上依次設有兩組K型油封、組合密封、密封組環2、密封組環1、導套及多個密封膠圈，避免漏液，塵土侵入等情況。同時采用高精度泵體與伺服電機，多個泵體組合工作，為實現高精度定量快速料液供給提供必備硬件條件。
- 專利類型發明專利
- 申請人天津內燃機研究所（天津摩托車技術中心）;天津市天波科達科技有限公司;
- 發明人洪彬;曹建軍;呂順雅;張健;馬立江;
- 地址300072 天津市南開區衛津南路92號
- 申請號CN201510813748.8
- 申請時間2015年11月23日
- 申請公布號CN105952608A
- 申請公布時間2016年09月21日
- 分類號F04B13/02(2006.01)I;F04B17/03(2006.01)I;F04B53/00(2006.01)I;
