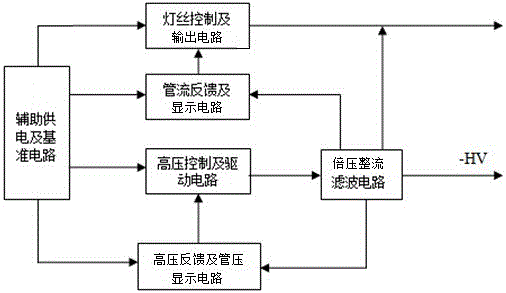

摘要：本發明涉及一種一體化小型負輸出X射線管高壓電源，輔助供電及基準電路分別與燈絲控制及輸出電路、管流反饋及顯示電路、高壓控制與驅動電路、高壓反饋及管壓顯示電路相連，倍壓整流濾波電路分別與燈絲控制及輸出電路、管流反饋及顯示電路、高壓控制與驅動電路、高壓反饋及管壓顯示電路相連，管流反饋及顯示電路與燈絲控制及輸出電路相連，高壓反饋及管壓顯示電路與高壓控制與驅動電路相連，效果是：燈絲供電采用自振式半橋驅動，交流開路輸出，既能通過輸出管流值大小，控制燈絲供電輸出，又可延長射線管的使用壽命；具有管流給定和管流、管壓輸出實時監測功能；同比體積小，長期工作穩定性好，可靠性高，且方便用戶使用和安裝。
- 專利類型發明專利
- 申請人東文高壓電源（天津）股份有限公司;
- 發明人宗思邈;
- 地址300220 天津市河西區洞庭路20號陳塘科技商務中心415-3
- 申請號CN201610545478.1
- 申請時間2016年07月13日
- 申請公布號CN105939564A
- 申請公布時間2016年09月14日
- 分類號H05G1/10(2006.01)I;
